pengenalan

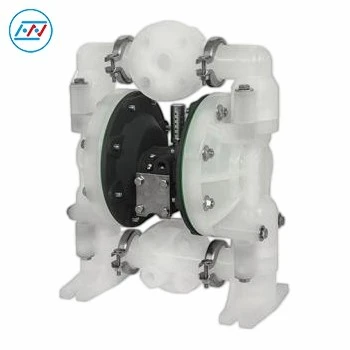

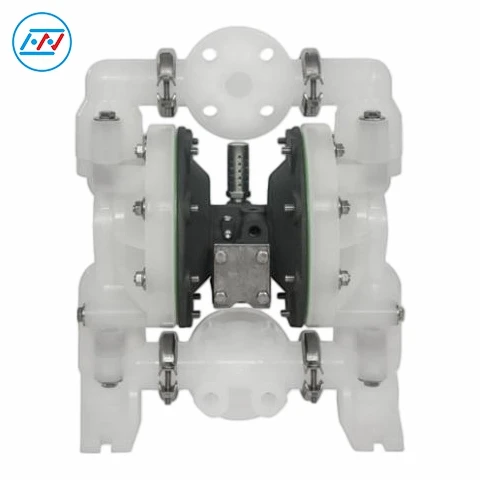

HNDP25 1"pam diafragma pneumatik berkelikatan tinggi-direka secara profesional untuk keadaan kerja rawatan air sisa. Ia memberikan kadar aliran maksimum 47 GPM (178 LPM) dan menyokong peraturan aliran tanpa langkah untuk menyesuaikan secara fleksibel kepada pelbagai senario proses dan keperluan pengeluaran. Dilengkapi dengan pelbagai bahan pilihan dan saiz port, pam mempunyai ciri serba boleh yang kuat. Ia sesuai untuk pengangkutan air sisa konvensional dan boleh menghantar pelbagai media kompleks secara stabil termasuk-cecair kelikatan tinggi dan buburan. Sebagai pam diafragma pneumatik hingar rendah, ia berfungsi dengan lancar dan berkesan meningkatkan persekitaran kerja bengkel. Digunakan secara meluas dalam bidang kimia, industri am, rawatan air dan rawatan air sisa, ia melengkapkan prosedur pemindahan bendalir, pengisian, peredaran dan kelompok dengan cekap, menyediakan penyelesaian pemindahan cecair-rendah dan kecekapan tinggi-yang stabil, rendah untuk pengeluaran perindustrian.
Keluk Prestasi
Penerangan Produk
|
Nisbah |
1:1 |
|
Kadar Aliran Maksimum |
47 g.p.m (177.9 l.p.m.) |
|
Anjakan setiap Kitaran |
0.17 gal (0.64 L) |
|
Saluran Masuk Udara (Benang Wanita) |
1/4 - 18 N.P.T. |
|
Salur Masuk/Saluran Cecair |
1 - 11-1/2 N.P.T.F.-1 Rp 1 (1-11 BSP, Selari) Bebibir ANSI/DIN 1" |
|
Tekanan Operasi Maksimum |
120 psi (8.3 bar) |
|
Laluan Pepejal Terampai Maksimum |
1/8" (3.2 mm) |
|
Berat lbs (kg) |
PP: 28.8 (13.1) PVDF: 37.0 (16.8) |
|
Angkat Kering Maksimum |
15 kaki (4.6 m) |
|
Tahap Kebisingan |
64.5 db(A) pada 70 PSI, 60 Kitaran Per Minit |
Kelebihan dan Ciri
● HNDP25pam diafragma pneumatik berkelikatan tinggi-lancar menyampaikan-cecair kelikatan tinggi dan cecair pekat. Struktur penghantaran ricihnya yang rendah-melindungi struktur molekul bahan tanpa kerosakan. Menampilkan rintangan kakisan asid dan alkali, ia memanjangkan hayat perkhidmatan dengan berkesan. Dilengkapi dengan peraturan aliran tanpa langkah, ia membolehkan kawalan aliran yang tepat dan boleh laras.
● Pam diafragma pneumatik HNDP25 1" menampilkan badan yang kecil dan padat dengan pemasangan yang fleksibel, menyesuaikan diri dengan bengkel yang sempit dan susun atur saluran paip yang kompleks. Dengan binaan yang kukuh dan struktur boleh tanggal modular serta injap udara perkhidmatan yang boleh diakses secara luaran, ia membolehkan masa-menjimatkan pembersihan dan penyelenggaraan harian, mengurangkan kos penyelenggaraan dan masa henti pengeluaran.
● Sebagai pam diafragma pneumatik hingar rendah, HNDP25 menggunakan struktur pengurangan hingar yang dioptimumkan untuk menambah baik persekitaran kerja bengkel, menjadikannya sesuai untuk pengeluaran ketepatan dan senario bengkel yang bersih. Ia menyokong-permulaan pneumatik tekanan rendah dan operasi tekanan stabil, menyesuaikan dengan sempurna kepada keadaan kerja mula-yang kerap dan terputus-putus untuk memastikan operasi barisan pengeluaran yang berterusan dan stabil.
Skema Pemasangan Sistem Lengkap
1. Unit Rawatan Sumber Udara
Pengatur Penapis ②: Tapis kekotoran dan lembapan dalam udara termampat dahulu, kemudian mengawal dan menstabilkan tekanan udara yang dibekalkan kepada pam.
Pengering ③: Mengeluarkan lagi lembapan dari udara termampat untuk mengelakkan wap air daripada memasuki ruang pam dan menyebabkan kakisan dan aising komponen dalaman.
Pelincir ④: Mengabus minyak pelincir dan mencampurkannya ke dalam udara termampat untuk melincirkan bahagian yang bergerak seperti injap pneumatik dan diafragma pam dan mengurangkan haus.
Komponen sokongan: Saluran Masuk Udara, Injap Periksa, Tutup-Injap Mati.
2. Badan Pam dan Sistem Ekzos
Badan Pam: Pam diafragma pneumatik teras, yang memacu diafragma untuk bergerak ke sana ke mari melalui udara termampat untuk merealisasikan sedutan dan pelepasan bendalir.
Muffler: Dipasang pada port ekzos pam untuk mengurangkan bunyi ekzos.
Ekzos Berpaip: Menyalurkan sisa gas ke kawasan selamat untuk mengelakkan pencemaran alam sekitar bengkel.
Sambungan Fleksibel: Sambungan fleksibel antara pam dan unit rawatan sumber udara untuk menampan getaran dan mengurangkan penghantaran tekanan.
3. Talian Paip Penyedut Bendalir (Sebelah Kiri Rajah)
Penyedutan: Titik permulaan untuk bendalir memasuki sistem, disambungkan ke tangki simpanan cecair hulu atau saluran paip.
Tutup-Injap Mati: Memotong sedutan bendalir untuk penyelenggaraan pam yang mudah.
Tolok Kompaun: Memantau tekanan sisi sedutan-untuk mengenal pasti isu seperti daya angkat sedutan yang tidak mencukupi dan saluran paip tersumbat.
Penyambung Fleksibel: Menyerap getaran pam dan menghalang kerosakan tekanan yang disebabkan oleh sambungan saluran paip yang tegar.
Pelabuhan Parit: Mengalirkan sisa cecair dalam saluran paip sedutan untuk penyelenggaraan atau pengosongan saluran paip.
Sambungan Paip: Berbilang jenis sambungan adalah pilihan untuk disesuaikan dengan-keadaan saluran paip tapak.
4. Saluran Paip Pelepasan Bendalir (Sebelah Kanan Rajah)
Penyambung Fleksibel: Menampan getaran pam untuk melindungi saluran paip dan peralatan.
Sambungan Paip: Selaras dengan hujung sedutan, boleh disesuaikan dengan-talian paip di tapak.
Pelabuhan Parit: Mengalirkan sisa cecair dalam saluran paip pelepasan untuk penyelenggaraan dan pengosongan.
Surge Suppressor ①: Menstabilkan tekanan nyahcas berdenyut pam diafragma pneumatik dan melindungi saluran paip dan peralatan hiliran, berfungsi sebagai aksesori utama pada bahagian nyahcas.
Tolok Tekanan: Memantau pelepasan-tekanan sisi untuk menilai status pengendalian pam.
Tutup-Injap Mati: Memotong pelepasan bendalir untuk memudahkan penyelenggaraan pam dan peralatan hiliran.
Nyahcas: Saluran keluar terminal sistem, disambungkan ke saluran paip dan peralatan hiliran.
Bekalan Udara Tidak Terkawal kepada Penekan Lonjakan: Secara langsung membekalkan udara termampat yang tidak terkawal kepada penekan lonjakan, menggunakan kebolehmampatan gas untuk menyerap denyutan bendalir.
Aplikasi
● Perlindungan Alam Sekitar / Keadaan Kerja Perbandaran
Pam diafragma pneumatik kelikatan tinggi HNDP25 menampilkan rintangan asid dan alkali serta-prestasi kakisan, mampu mengendalikan media seperti kumbahan, cecair sisa menghakis dan zarah-yang mengandungi enap cemar dalam keadaan kerja sedemikian. Dengan prestasi anti-penyumbatan yang sangat baik, ia mengelakkan kegagalan penyekatan pam dan memastikan operasi yang stabil. Ia menyokong larian kering dan menyesuaikan diri dengan operasi terputus-putus dalam industri perlindungan alam sekitar.
● Keadaan Kerja Pengilangan / Salutan Pintar
Pam diafragma pneumatik hingar rendah HNDP25 memberikan operasi aliran yang stabil dan menampilkan struktur yang padat dan boleh alih, memenuhi keperluan susun atur fleksibel pengeluaran modular dalam industri pembuatan pintar. Mengguna pakai reka bentuk ricih-rendah, ia tidak merosakkan sifat kimia asal bahan. Dilengkapi dengan peraturan aliran tanpa langkah, ia menyokong pengeluaran atas-permintaan secara fleksibel.
● Keadaan Kerja Percetakan, Pembungkusan / Pembuatan Kertas
Pam diafragma pneumatik HNDP25 1" sesuai untuk menyampaikan-kelikatan tinggi dan media pelekat yang mudah termasuk dakwat, gam dan pulpa. Ia memastikan pelepasan seragam dan stabil untuk menjamin hasil produk. Menyokong pengeluaran berterusan 24 jam dan menampilkan penyelenggaraan yang mudah, ia mengurangkan kos masa pengeluaran dan menyesuaikan sepenuhnya dengan mod pengeluaran barisan pemasangan.
Soalan Lazim
S: Kebimbangan bahawa pelarasan barisan pengeluaran yang kerap dan penempatan semula peralatan boleh menyebabkan sambungan saluran paip longgar dan operasi pam tidak stabil.
A: Selepas memilih HNDP25pam diafragma pneumatik berkelikatan tinggi-, kami boleh mereka bentuk reka letak yang munasabah untuk pam dan saluran paip mengikut-keadaan kerja sebenar di tapak. Memaparkan struktur padat dan pembongkaran yang mudah, pam menyokong penempatan semula pantas dan pelarasan susun atur. Selain itu, mengikat antara muka saluran paip selepas setiap penempatan semula memastikan operasi kebocoran-sifar dan sifar, menyesuaikan sepenuhnya kepada perubahan barisan pengeluaran yang fleksibel.
S: Bimbang sedikit denyutan yang dijana semasa operasi berterusan-jangka panjang akan menjejaskan keseragaman penyampaian bahan dan menyebabkan sisihan ketepatan cetakan dan salutan.
J: Pam diafragma pneumatik hingar rendah HNDP25 direka dengan-prestasi penghantaran denyutan ultra rendah, yang boleh memenuhi keperluan pengeluaran sepenuhnya di bawah keadaan kerja standard. Untuk-talian pengeluaran berketepatan tinggi, peredam denyutan boleh dipasang untuk mengoptimumkan lagi kestabilan aliran, menghapuskan sisihan suapan dan memastikan ketepatan pengeluaran yang konsisten.
S:-pengiriman zarah jangka panjang-yang mengandungi enap cemar, air sisa kekotoran dan cecair sisa menghakis boleh menyebabkan pengumpulan sedimen dalam ruang pam dan saluran paip, serta kakisan dan haus bahagian haus, mengakibatkan kadar aliran berkurangan, kecekapan penghantaran yang lemah dan kebocoran pam.
J: Untuk media yang mengandungi zarah pepejal, penapis boleh dipasang di salur masuk pam diafragma HNDP25 untuk menyekat kekotoran yang besar. Sebelum memilih badan pam dan bahan bahagian yang dibasahi, kami akan mengesahkan sifat media yang disampaikan dan mengesyorkan konfigurasi bahan yang sesuai untuk memanjangkan hayat perkhidmatan. Pembersihan kerap ruang pam dan saluran paip diperlukan untuk mengelakkan pengumpulan sisa. Sementara itu, periksa bahagian haus secara berkala dan gantikan komponen haus tepat pada masanya untuk menghapuskan risiko kebocoran dan mengekalkan prestasi penghantaran yang stabil.
S: Di mana untuk membeliPam diafragma pneumatik kelikatan tinggi-?
J: Anda boleh menghubungi pasukan jualan kami melalui e-meljuicy@sxhono.com.cnuntuk mendapatkan spesifikasi produk, sebut harga dan cadangan pemilihan. Jika anda mempunyai keperluan aplikasi khas, kami juga boleh memberikan anda penyelesaian pemindahan cecair tersuai.
